У нас тут своя архитектура

«Байкал» и «Эльбрус», или Особенности национального процессоростроения

Процессор Baikal-T1
Процессор Baikal-T1
Фото: «Байкал Электроникс»

Несколько недель назад в новостных сюжетах в очередной раз всплыла тема импортозамещения в самой, пожалуй, современной отрасли микроэлектроники — процессорах. Новый российский процессор Baikal-T1, построенный на ядре MIPS P5600, представила компания «Байкал Электроникс», дочерняя структура известного российского разработчика суперкомпьютеров «Т-Платформы». «Лента.ру» попробовала разобраться, какой процессор можно считать российским и зачем вообще нужен отечественный процессор.

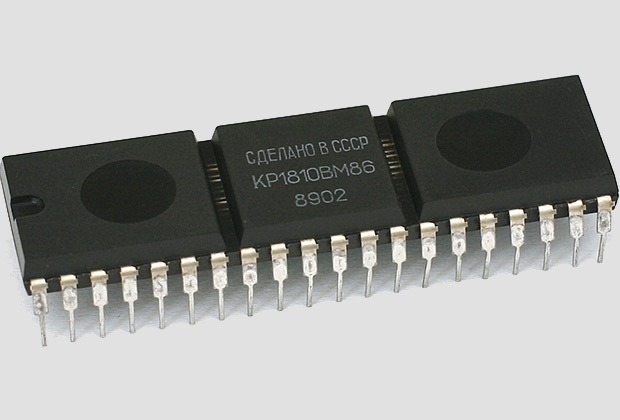

Российская микроэлектронная промышленность — достаточно традиционный объект для шуток (чтобы не сказать издевок) еще с советских времен: выбранный в СССР в 1980-х годах курс на копирование западных образцов фактически привел к краху советской микроэлектроники. Анекдот про микропроцессор, отправленный в адрес заказчика тремя железнодорожными платформами, родился как раз в те годы.

Буквально за день до анонса Baikal-T1 рунет с упоением обсуждал, казалось бы, продолжение анекдота — ноутбук HT-ЭльбрусS, выпускаемый другим отечественным разработчиком процессоров, компанией МЦСТ: эта десятикилограммовая машина при цене 150 тысяч рублей способна работать на одной зарядке аккумулятора «не менее 1 часа». Правда, вскоре выяснилось и то, что модель эта — 2012 года и, главное, относится к классу защищенных ноутбуков, то есть способна выдержать падение на бетон, работу под дождем и другие неприятности. В качестве примера конкурентов HT-ЭльбрусS можно привести 15-дюймовый Getac X500, стоящий более 300 тысяч рублей и способный выдержать электромагнитный импульс ядерного взрыва, и «портативные ПК» немецкой Bit Tradition, одна из моделей которой — Bit-RPC 1522-MIL — весит около 20 килограммов и может похвастаться батареей на 30 минут работы.

Впрочем, наличие конкурентов — еще не ответ на вопрос, нужны ли вообще отечественные процессоры и компьютеры, а также можно ли считать существующие продукты отечественными.

Свои комментарии по российской составляющей устройств дали компании «Байкал Электроникс», МЦСТ и КМ211, а также один из мировых лидеров по разработке современных процессоров — британская компания Imagination Technologies, владеющая процессорной архитектурой MIPS. Все три российские компании занимаются разработкой современных процессоров, хотя и в разных направлениях: МЦСТ целится на рынок рабочих станций и серверов, КМ211 больше ориентирована на применение в системах безопасности и автоматизации, а «Байкал Электроникс» заняла промежуточное положение, представив чип для производительного сетевого оборудования.

Большой путь к маленькому процессору

Разработка современного процессора — длинный и сложный процесс. Начинается он с выбора архитектуры — набора команд, которые данный процессор сможет исполнять. От архитектуры зависит не только производительность процессора, но и его совместимость с программным обеспечением: ПО, выпущенное для одной архитектуры, на другой чаще всего работать не будет.

Последнее обстоятельство обусловило то, что распространенных процессорных архитектур в мире не так много; почти весь рынок поделен между тремя лидерами — Intel x86, ARM и MIPS. Первая уже не одно десятилетие доминирует в настольных ПК и ноутбуках, а две оставшиеся нашли свое призвание в мобильных устройствах и встраиваемых промышленных компьютерах. Интересно, что компании ARM Holdings и Imagination Technologies — разработчики архитектур ARM и MIPS — не выпускают процессоры сами, предпочитая продавать лицензии.

Говоря об архитектурах процессоров, необходимо понимать, что их нельзя напрямую сопоставлять друг с другом — каждая из них обладает своими сильными и слабыми сторонами, определяющими сферу ее применения. Например, на рынок ПК среди разрабатываемых сейчас российских процессоров претендуют только «Эльбрусы», но и они очень сильно отличаются от привычных пользователям процессоров архитектуры x86. Основное назначение «Эльбрусов» — это работа в компьютерах на промышленных и государственных объектах, то есть там, где Windows и Microsoft Office стараются не использовать в любом случае, а потому совместимость с этим ПО не является критичным моментом. Baikal-T1 и вовсе предназначен для сетевого оборудования и систем автоматизации, — сравнивать его с процессорами для ПК столь же нелепо, как грузовой КамАЗ с легковым Mercedes: аудиосистема у второго намного лучше, но в тех задачах, для которых предназначен первый, это роли не играет.

Исполняются команды на ядре процессора — схеме, обеспечивающей все необходимые вычислительные ресурсы. Хотя ядро, поддерживающее конкретную архитектуру, можно создать самостоятельно, чаще всего его тоже покупают у разработчика архитектуры. Но такое ядро — это еще не готовый чип, а всего лишь исходные коды, внешне похожие на исходные коды компьютерной программы.

На следующем этапе ядро «обвешивают» дополнительными периферийными модулями — например, контроллерами USB или Ethernet, если это требуется — добавляют ядро графического процессора, отвечающего за вывод картинки на монитор, и так далее. Часть модулей разрабатывается самостоятельно, часть может быть лицензирована у других компаний — опять в виде исходных кодов.

Предпоследний этап разработки — переход от абстрактных кодов к чертежам конкретного чипа. Для современных процессоров, работающих на частотах до единиц гигагерц, он также весьма нетривиален — в процессе необходимо учитывать огромное количество нюансов и ограничений. По словам Тони Кинг-Смита, исполнительного вице-президента Imagination Technologies, «срок от получения лицензии на ядро до воплощения его в кремнии постоянно сокращается, но все равно в среднем составляет от 9 до 18 месяцев», а сам процесс требует усилий группы высококвалифицированных разработчиков.

И лишь после прохождения всех этих этапов запускается конвейер полупроводниковой фабрики, на выходе которого мы и видим знакомые чипы.

Пятый пункт

Дискуссии о национальной принадлежности процессоров традиционно крутятся вокруг двух фактов. Во-первых, на данный момент в России нет современного полупроводникового производства, а потому выпускаются отечественные процессоры, как правило, на мощностях тайваньской TSMC — одного из крупнейших производителей чипов в мире, не занимающегося собственной разработкой микросхем, а лишь предоставляющего услуги по их выпуску. Во-вторых, многие из процессоров построены на базе архитектуры и ядер, разработанных западными компаниями — например, Baikal-T1 использует ядро MIPS P5600.

Впрочем, в случае с МЦСТ и КМ211 происхождение архитектуры уже не вызывает сомнений — обе компании используют собственные разработки, «Эльбрус» и «Кварк». В случае с МЦСТ иногда возникает небольшая путаница — ей приписывают использование в «Эльбрусах» довольно старой архитектуры SPARC v9, разработанной компанией Sun Microsystems еще в середине 90-х годов; МЦСТ действительно делает и SPARC-процессоры, но это — модели R500 и R1000, а не «Эльбрус».

В противовес подходу МЦСТ, «Байкал Электроникс» предпочитает использовать готовые процессорные ядра: у компании заключены соглашения как с Imagination, так и с ARM Holdings. Такой подход позволяет сконцентрировать ресурсы на выпуске финального продукта — и мировая практика показывает, что он весьма эффективен: ни один из крупных производителей процессоров не пренебрегает лицензированием чужих разработок, и многие из них используют ядра ARM или MIPS.

Однако лицензия на готовое ядро, как уже отмечалось выше, не избавляет компанию от серьезных трудозатрат. В обоих случаях для реализации проекта нужен интеллектуальный ресурс — группа разработчиков с глубоким пониманием архитектуры современных процессоров и принципов проектирования интегральных схем. И в случае с отечественными компаниями этот ресурс создается и поддерживается в России.

При этом необходимо признать, что производство самих чипов в России хоть и присутствует, но по своим возможностям радикально отстает от зарубежных мощностей. Однако в современном мире «бесфабричные компании», занимающиеся только проектированием и продажей микросхем, уже давно составляют подавляющее большинство — так, среди основных производителей процессоров только Intel и Samsung производят свою продукцию сами. Среди их конкурентов одни никогда своими фабриками не обладали, а другие — например, AMD — сознательно перешли к бесфабричной модели, выделив производство в отдельную компанию в рамках оптимизации своей структуры.

Разделение разработки и производства чипов — общемировая тенденция, и ставить их в жесткую зависимость друг от друга неправильно. Хотя хочется надеяться на появление и отечественного современного полупроводникового производства, заслуги разработчиков чипов его отсутствие никак не умаляет.

Вопросы безопасности

Востребованность отечественной замены импортного аналога можно рассматривать с двух точек зрения — с чисто коммерческой и с точки зрения обеспечения безопасности. Если коммерческая составляющая понятна и неспециалисту, то второй аспект является менее очевидным.

С одной стороны, тот факт, что цифровые войны в мире уже идут, оспорить трудно: после откровений Сноудена и информации об успешной атаке на иранскую ядерную инфраструктуру с помощью червя Stuxnet (и неудачной — на КНДР). С другой стороны, до сих пор в основном обсуждается роль в этих атаках программного, но не аппаратного обеспечения.

Для хакеров, в том числе работающих на государство, уязвимости ПО остаются наиболее привлекательными — они обеспечивают максимум возможностей и по проникновению в нужную систему, и по действиям в ней. Тем не менее, современные процессоры настолько сложны и многофункциональны, что в них тоже может найтись место для «закладок», облегчающих работу спецслужб.

Скажем, многие процессоры оснащены генератором псевдослучайных чисел (ГПСЧ), который часто используется различными системами шифрования — и надежность этого кодирования зависит от степени случайности выдаваемой генератором последовательности. Технически возможно внести в чип процессора изменения, делающие последовательность на выходе ГПСЧ предсказуемой, а значит, зашифрованные с его помощью данные — сравнительно легко декодируемыми третьей стороной, знающей про эту особенность конкретного ГПСЧ.

При этом изменения в работу ГПСЧ могут быть внесены как на этапе производства конкретной партии процессоров, так и программно — с помощью недокументированных команд, которые могут быть выполнены, например, невинно выглядящим штатным обновлением какой-либо программы.

Обнаружить подобную закладку в готовом изделии практически невозможно — современный процессор содержит в себе миллиарды транзисторов, и даже просвечивая чип рентгеном, точно определить функции каждого из блоков нереально. Более того, первый тип закладки в некоторых случаях может быть внедрен таким образом, что обнаружить его не удастся даже при рентгеновском анализе блока ГПСЧ.

Это — лишь один пример, но и из него очевидно, что игнорировать возможность аппаратных закладок в тех или иных изделиях электроники было бы наивно. Причем касаться этот вопрос может и государств, и крупных коммерческих компаний — так, недавно выяснилось, что Агентство национальной безопасности США несколько лет следило за Siemens и другими европейскими компаниями.

Конечно, зарубежное производство чипов также представляет определенный фактор риска — однако настолько малый, что им можно пренебречь. Во-первых, как подчеркнули в «Байкал Электроникс», соответствие заказа и финального изделия строго контролируется, а потому внесение изменений на этом этапе невозможно. Во-вторых, внедрение «закладки» осложняется тем, что фабрика не обладает полной документацией на процессор — так что даже поиск в нем нужного блока может оказаться нетривиальной задачей. В-третьих, как отмечают в Imagination Technologies, для контрактного производителя чипов допуск посторонних лиц к данным клиентов — колоссальный репутационный риск.

Планы на будущее

Безопасность на государственном уровне — вопрос, конечно, важный, но в конечном успехе на судьбу разработчика намного сильнее влияет успех его продукции на открытом рынке. На данный момент российские компании представлены на нем крайне слабо — основными потребителями их продукции являются государственные структуры. Впрочем, многие из них надеются, что в ближайшие годы ситуация может поменяться.

Константин Трушкин, представитель компании МЦСТ, видит препятствие в малой серийности изделий и ограниченной поддержке со стороны ПО, однако считает, что компании удастся его преодолеть: «при выходе на объем порядка десяти тысяч изделий можно будет снизить стоимость решений до уровня, доступного не только для организаций, но и для частных лиц». При этом, по его словам, МЦСТ в значительной степени надеется на федеральные целевые программы, которые позволят отечественным разработчикам успешнее конкурировать с иностранными.

Дмитрий Пустов, сотрудник компании КМ211, во многом соглашается с Трушкиным, также считая, что основное препятствие для российских разработчиков — ориентация на мелкосерийное производство вместо массового рынка, в том числе и зарубежного. При этом у КМ211 уже на данный момент основные клиенты — это коммерческие компании, занимающиеся разработкой решений в области промышленной автоматизации и обеспечения безопасности.

Андрей Малафеев, работающий в «Байкал Электроникс», также поддерживает точку зрения о необходимости выхода на мировой рынок — по его словам, производство современной микроэлектроники просто невозможно замкнуть в одной стране. Для Baikal-T1 в качестве приоритетных рассматриваются более полудесятка стран — от ОАЭ до Германии; в дальнейшем для расширения своего присутствия на рынке компания планирует представить процессоры для ПК и мобильных устройств.

В Imagination Technologies дополняют, что для успеха российских разработчиков ключевым является не только факт выхода на мировой рынок, но и подготовка квалифицированных кадров в России. По словам Тони Кинг-Смита, пока в России всего несколько университетов преподают полноценные курсы по разработке интегральных схем, в то время как эти знания должны быть доступны во всех вузах, готовящих специалистов по информатике. Чтобы помочь наладить учебный процесс, недавно Imagination Technologies перевела на русский язык и обеспечила бесплатный доступ к учебнику «Цифровая схемотехника и архитектура компьютера» Дэвида Харриса и Сары Харрис, фактически покрывающему значительную часть университетского курса.

Очевидно, что до безоблачного существования разработчикам российских процессоров пока далеко, — фактически большинство из них лишь в начале пути, выпускают продукцию небольшими партиями для госсектора или под узкоспециализированные коммерческие проекты. Тем не менее рост числа компаний, работающих в этой отрасли, равно как и их стремление выйти на массовый рынок, в том числе международный, позволяет надеяться, что уже через несколько лет об отечественных процессорах будут говорить с куда меньшим скепсисом.
